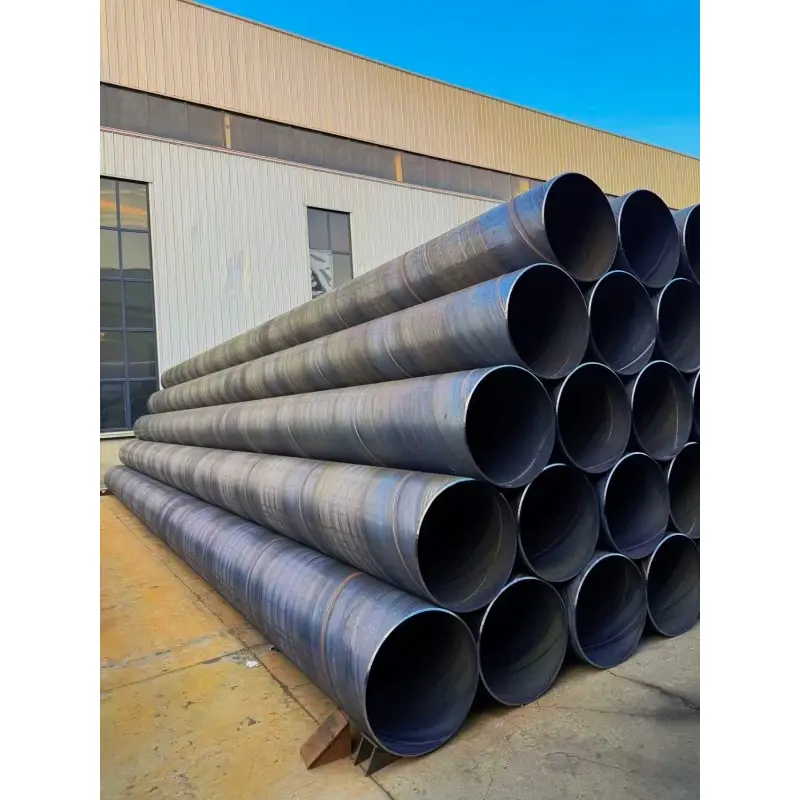

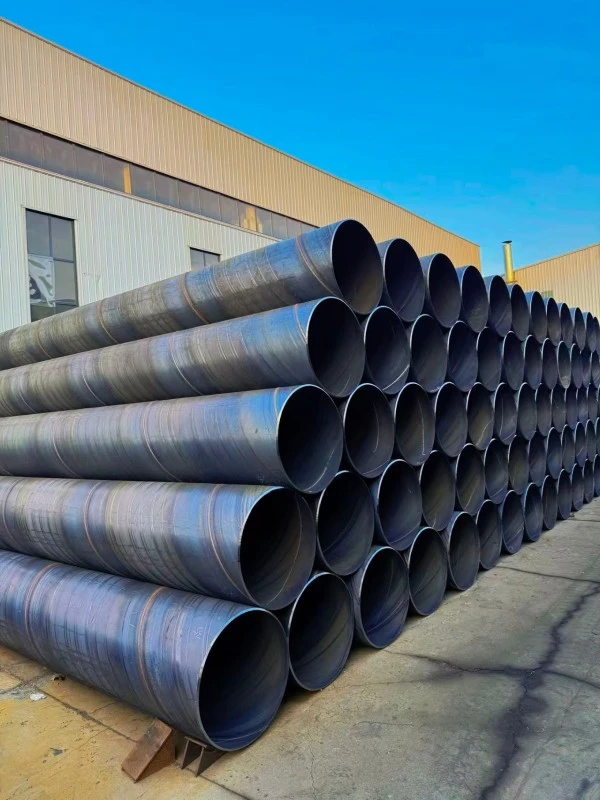

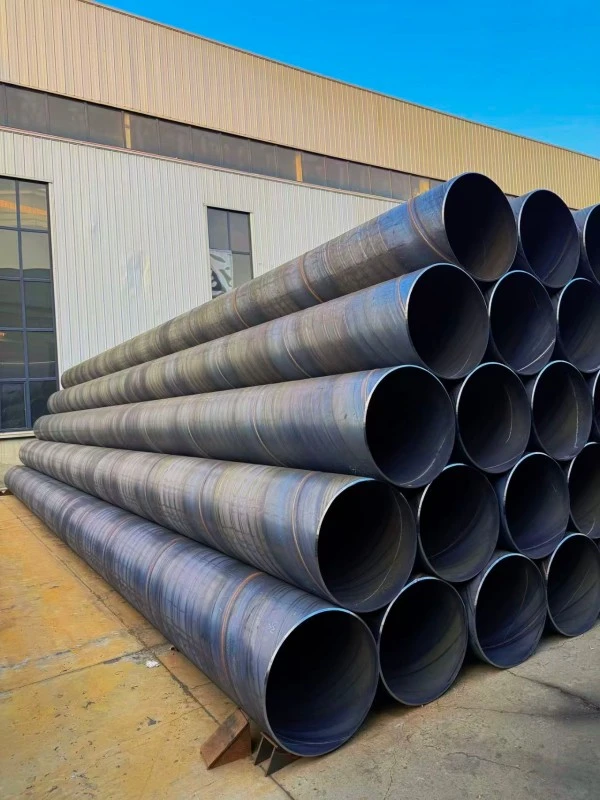

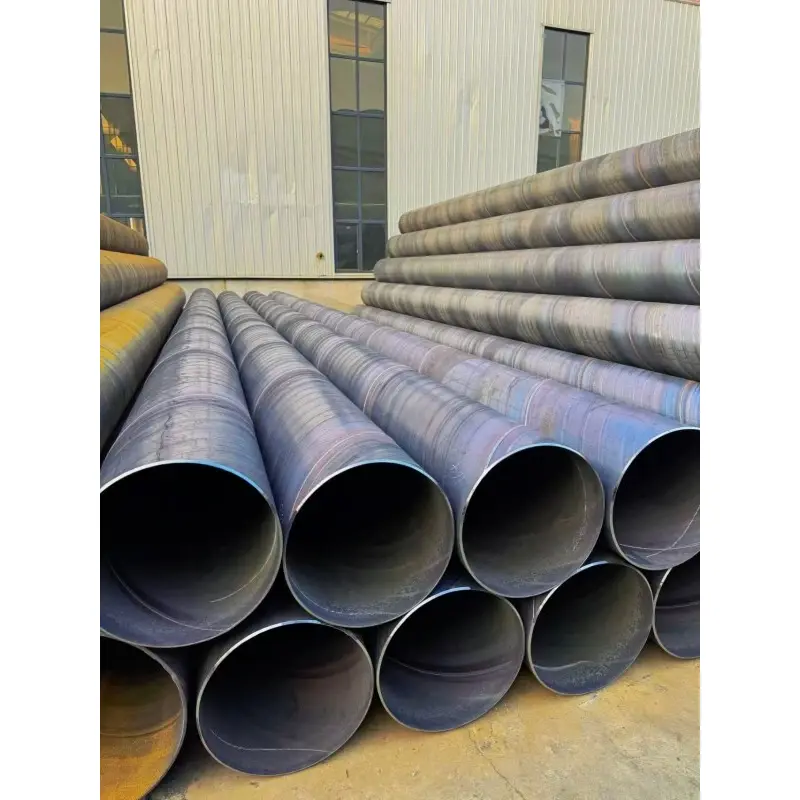

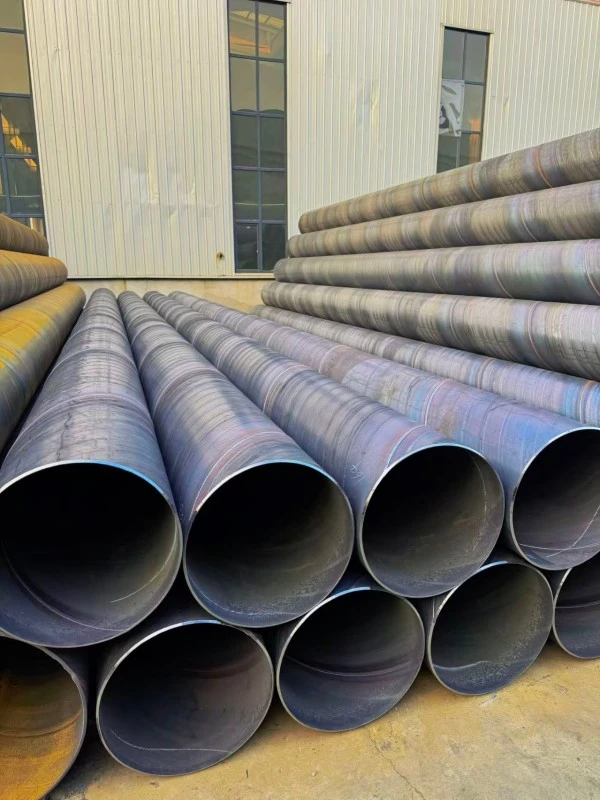

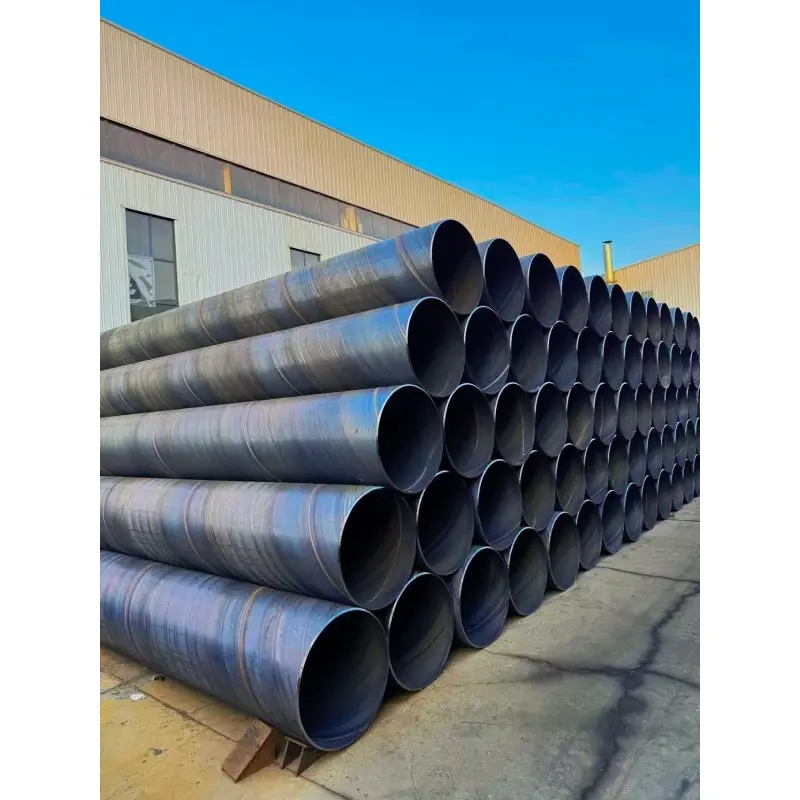

Танка зидна спирално заварена челична цев

Танкозидна спирално заварена челична цев, такође названа танкозидна ССАВ челична цев, је врста челичне цеви заварене спиралним шавом која се производи континуираним формирањем топло ваљаних челичних трака у спиралне облике и заваривањем унутрашњих и спољашњих шавова двостраним заваривањем под водом.

Главне карактеристике овог производа укључују дебљину танког зида, могућност великог пречника, лагану структуру, високу стопу искоришћења материјала и стабилне механичке перформансе. У поређењу са спирално завареним челичним цевима са дебелим зидом, танкозидне ССАВ челичне цеви се углавном користе у апликацијама ниског притиска где су лагана конструкција и економичан рад важни.

У индустрији челичних цеви, цеви са дебљином зида ≤12мм и пречником изнад ДН200 се генерално класификују као танкозидне спирално заварене челичне цеви. Уобичајена дебљина зида је око 5 мм за цеви ДН200, 5–8 мм за цеви ДН300–ДН800 и 8–12 мм за цеви ДН1000 и већег пречника.

Главне спецификације

Танкозидне спирално заварене челичне цеви које испоручује ЗХОНГТИАН су доступне у спољним пречникима од φ219мм до φ3620мм, покривајући ДН200 до ДН3600. Најчешће коришћени опсег пречника је ДН600–ДН2000, који испуњава захтеве великих комуналних и индустријских пројеката цевовода.

Доступна дебљина зида укључује 5 мм, 6 мм, 7 мм, 8 мм, 10 мм и 12 мм. Главни разреди материјала укључују К235Б, К355Б и Л245 према различитим захтевима притиска и условима примене.

Стандардна дужина цеви је обично 6-12 метара, док се прилагођене дужине од 15-18 метара такође могу произвести према захтевима пројекта. Производи се могу производити у складу са стандардима СИ/Т 5037, ГБ/Т 9711.1 и АПИ 5Л ПСЛ1.

Опсег нормалног радног притиска је 0,6 МПа, 1,0 МПа и 1,6 МПа, што их чини погодним за системе за транспорт флуида ниског и средњег притиска.

Кључне карактеристике

1. Лаган дизајн и ефикасна инсталација

Због смањене дебљине зида, танкозидне спирално заварене челичне цеви имају знатно мању тежину у поређењу са традиционалним челичним цевима са дебелим зидом истог пречника. Лагана структура смањује трошкове транспорта, потребе за подизањем и радно оптерећење при монтажи током изградње цевовода великих размера.

За пројекте преноса воде на велике удаљености, системе општинских цевовода и привремене мреже цевовода, лагани дизајн помаже у побољшању ефикасности изградње и смањењу укупних трошкова пројекта. Посебно је погодан за пројекте где су брзина инсталације и погодност транспорта важни фактори.

2. Добра крутост прстена и отпорност на слијегање

Иако танкозидна ССАВ челична цев има дизајн тањих зидова, њена спирално заварена структура пружа поуздану крутост прстена и отпорност на деформације. Спирални заварени шав равномерније распоређује напрезање дуж тела цеви, побољшавајући отпорност на спољашњи притисак, кретање тла и неравномерно слијегање темеља.

За апликације укопаних цевовода, ова структура помаже у одржавању стабилних перформанси у нормалним условима инсталације и смањује ризик од деформације изазване променама тла.

3. Глатка унутрашња површина и низак отпор протока

Двострани процес заваривања под водом обезбеђује стабилан квалитет заваривања и побољшава стање унутрашње површине цеви. У поређењу са традиционалним завареним структурама, унутрашња површина спирално заварених челичних цеви са танким зидом има мањи отпор протока.

Ова предност га чини погодним за транспорт воде, вентилационе системе, цевоводе за уклањање прашине и индустријске циркулационе системе где је потребно ефикасно кретање течности или ваздуха.

4. Економично решење за цевовод великог пречника

Танкозидне спирално заварене челичне цеви пружају економично решење за апликације цевовода великог пречника ниског притиска. У поређењу са бешавним челичним цевима и неким правим завареним цевима, спирално заварене челичне цеви нуде већу ефикасност коришћења материјала и ниже трошкове производње.

За велике инфраструктурне пројекте који укључују велике удаљености цевовода, овај производ може ефикасно да смањи потрошњу челика, трошкове транспорта и инвестиције у изградњу уз одржавање поузданих перформанси.

5. Поуздан квалитет заваривања и инспекција

ЗХОНГТИАН Тхин Валл ССАВ челична цев се производи коришћењем напредне технологије двостраног заваривања под водом у комбинацији са строгим процедурама контроле квалитета.

Током производње, свака цев се подвргава контроли димензија, контроли квалитета шава и тестирању хидрауличког притиска. Према захтевима купаца, ултразвучно испитивање и рендгенски преглед могу се применити да би се провериле перформансе заваривања и обезбедио стабилан квалитет производа.

6. Флексибилна могућност производње великог пречника

Једна од кључних предности танкослојне спирално заварене челичне цеви је њена способност да постигне производњу великог пречника кроз технологију спиралног формирања.

У поређењу са бешавним челичним цевима, спирално заварене челичне цеви могу се производити у већим пречникима са бољом флексибилношћу производње и ефикасношћу материјала. То их чини погодним за велике пројекте водопривреде, комуналне инфраструктуре и индустријских цевовода.

Апликације производа

1. Општински водовод и одводњавање

Танкозидна спирална заварена челична цев се широко користи у општинским системима водоснабдевања и одводње, укључујући градске цевоводе за пренос воде, мреже за одводњавање кишнице, канализационе цевоводе и пројекте преусмеравања воде.

Због могућности великог пречника, лагане структуре и економичне цене, овај тип челичне цеви ССАВ пружа ефикасно решење за изградњу општинских цевовода на великим удаљеностима. Може смањити потешкоће у инсталацији док испуњава захтеве транспорта течности великих количина.

2. Индустријска вентилација и системи за уклањање прашине

Танка зидна ССАВ челична цев се обично примењује у индустријским вентилационим системима, фабричким издувним цевоводима, системима за сакупљање прашине и мрежама за довод ваздуха.

Његов велики пречник и глатка унутрашња површина помажу у смањењу отпора протока ваздуха и побољшавају ефикасност транспорта. Погодан је за фабрике, радионице и индустријске објекте који захтевају поуздана решења за вентилацију и уклањање прашине.

3. Пољопривредно наводњавање и водопривреда

Танкозидна спирална заварена челична цев је погодна за пољопривредне системе за наводњавање, транспорт воде у резервоаре, дренажу за контролу поплава и друге пројекте водопривреде ниског притиска.

Дизајн великог пречника омогућава ефикасан пренос воде на велике удаљености, док лагана структура помаже у смањењу трошкова инсталације и транспорта у поређењу са решењима тежих челичних цеви.

4. Привремене мреже цевовода

Због својих лаких карактеристика и погодне инсталације, танкозидне спирално заварене челичне цеви се често користе за привремене примене цевовода, укључујући водоснабдевање градилишта, привремене системе за одводњавање и краткорочне инжењерске пројекте.

У поређењу са трајним решењима за цевоводе, пружа предности у контроли трошкова, брзини инсталације и флексибилности када цевоводе треба измештати или уклонити након завршетка пројекта.

5. Лагане конструкцијске апликације

Танкозидне спиралне заварене челичне цеви се такође могу користити у лаким конструкцијским апликацијама као што су темељи великих стакленика, потпорни стубови, привремени носачи и помоћне индустријске структуре.

Међутим, углавном је погодан за апликације које нису примарне носивости и не би требало да замени тешке конструкцијске челичне цеви у пројектима који захтевају високу механичку чврстоћу или екстремне услове оптерећења.

6. Индустријски транспорт течности ниског притиска

Танка зидна ССАВ челична цев се може користити за системе за транспорт индустријских флуида ниског притиска, укључујући цевоводе за циркулацију воде, цевоводе за грејање и општи индустријски транспорт течности.

За апликације са радним притиском испод 1,6 МПа, овај производ пружа практичну равнотежу између перформанси, ефикасности инсталације и трошкова пројекта.

Процес производње

1. Припрема челичног котура и обрада ивица

Производња спирално заварених челичних цеви са танким зидом почиње са висококвалитетним топло ваљаним челичним котуровима. Челични намотаји се одмотају, изравнавају и обрађују глодањем ивица како би се осигурале прецизне димензије обликовања и стабилни услови заваривања.

Правилна припрема сировина помаже да се побољша тачност цеви, конзистентност заваривања и укупна поузданост производа.

2. Процес формирања спирале

Током производње, обрађена челична трака улази у опрему за формирање и континуирано се обликује у спиралну цевну структуру у складу са пројектованим углом формирања.

Технологија спиралног формирања омогућава произвођачима да производе челичне цеви великог пречника са флексибилним спецификацијама уз истовремено ефикасно коришћење материјала.

3. Двострано заваривање под водом

Унутрашњи и спољашњи спирални шавови су заварени коришћењем технологије двостраног заваривања под водом.

Овај метод заваривања обезбеђује дубоко продирање, стабилну чврстоћу завара и добре механичке перформансе. Процес заваривања осигурава да спирални шав може издржати нормалан радни притисак и услове рада.

4. Испитивање без разарања и контрола квалитета

Након заваривања, танкозидна ССАВ челична цев пролази кроз строге процедуре инспекције, укључујући ултразвучно испитивање, рендгенски преглед, мерење димензија и верификацију квалитета завара.

ЗХОНГТИАН прати контролисане процедуре инспекције како би осигурао да свака цев испуњава захтеве купаца за чврстоћу, тачност и поузданост.

5. Испитивање хидрауличког притиска

Хидрауличко испитивање се врши на готовим цевима да би се проверила отпорност на притисак и перформансе цурења.

Цеви су тестиране под одређеним условима притиска, обезбеђујући поуздан рад током транспорта воде и других флуида ниског притиска.

6. Сечење, премазивање и завршна обрада

Након прегледа, цеви се секу према дужинама које захтева купац и припремају за испоруку.

У складу са различитим окружењима примене, ЗХОНГТИАН може да обезбеди прилагођена решења за заштиту површине укључујући епоксидни премаз, премаз ИПН8710 и 3ПЕ антикорозивни премаз.

Поређење са другим челичним цевима

1. Танкозидна спирално заварена цев наспрам спирално заварена цев са дебелим зидом

Танкозидне спирално заварене челичне цеви су углавном дизајниране за апликације ниског притиска са дебљином зида обично између 5–12 мм, док се спирално заварене челичне цеви са дебелим зидом користе за већи притисак и теже конструкцијске примене.

У поређењу са спирално завареним цевима са дебелим зидом, производи са танким зидовима обезбеђују мању тежину, лакшу инсталацију и бољу исплативост, док цеви са дебелим зидовима пружају већу отпорност на притисак за захтевна окружења.

2. Танкозидна спирално заварена цев против заварене цеви са равним шавом

У поређењу са завареним цевима са равним шавом, танке зидне ССАВ челичне цеви имају предности у производним могућностима великог пречника и флексибилности производње.

Спирално заварене челичне цеви могу постићи пречнике изнад φ3000мм, док су цеви са равним шавом обично ограниченије у опсегу пречника. Због тога се танкозидне спирално заварене челичне цеви често бирају за велике пројекте водовода и градских цевовода.

3. Танка зидна спирално заварена цев против бешавне челичне цеви

У поређењу са бешавним челичним цевима, танкозидне спирално заварене челичне цеви пружају бољу исплативост за апликације великог пречника ниског притиска.

Бешавне челичне цеви се углавном користе у високотлачним и специјалним применама, док су спирално заварене цеви погодније за инфраструктурне пројекте који захтевају велики пречник, економичан транспорт и ефикасну инсталацију.

Заштита од корозије и радни век

1. Заштита закопаног водовода

За апликације подземног водоснабдевања и одводње, танкозидне спирално заварене челичне цеви могу се третирати епоксидним премазом од угљеног катрана или ИПН8710 антикорозивним премазом.

Под одговарајућим условима уградње, очекивани радни век може да достигне приближно 15-20 година у зависности од окружења тла и услова одржавања.

2. Заштита система унутрашње вентилације

За унутрашњу вентилацију, издувне системе и системе индустријског транспорта ваздуха, површинска заштита обично укључује премаз против рђе или хладно поцинковану обраду.

Ова метода заштите обезбеђује довољну отпорност на корозију за унутрашње окружење и може постићи радни век од приближно 10-15 година.

3. Висока заштита подземних цевовода

За пројекте који захтевају већу отпорност на корозију, танке зидне ССАВ челичне цеви могу се испоручити са 3ПЕ антикорозивним премазом.

Систем трослојног полиетиленског премаза пружа побољшану заштиту од влаге, корозије тла и спољашњих фактора околине, са потенцијалним веком трајања од 25-30 година под одговарајућим условима.

Водич за одабир

1. Изаберите Према радном притиску

Избор танкослојних спирално заварених челичних цеви прво треба да узме у обзир радни притисак система цевовода.

За апликације са радним притиском ≤1,6МПа, танкозидне спирално заварене челичне цеви су генерално погодне. За услове већег притиска изнад 2,5 МПа, препоручују се спирално заварене челичне цеви са дебелим зидом или друга решења за цеви високе чврстоће.

2. Изаберите Према пречнику и дебљини зида

Неопходну дебљину зида треба изабрати према пречнику цеви, условима рада и окружењу уградње.

На пример, ДН600 цевоводи обично користе дебљину зида од 6–8 мм, ДН1000 цевоводи обично користе дебљину зида од 8–10 мм, а цевоводи ДН1500 или већег пречника обично захтевају дебљину зида од 10–12 мм.

3. Изаберите Према разреду материјала

К235Б се обично бира за опште примене цевовода ниског притиска због својих уравнотежених перформанси и предности у погледу цене.

К355Б је погодан за пројекте који захтевају већу чврстоћу, док се Л245 обично користи за примене у транспорту цевовода где су потребни специфични стандарди материјала.

4. Апликације се не препоручују

Танкозидне спирално заварене челичне цеви се не препоручују за нафтоводе и гасоводе високог притиска, системе паре на високим температурама, тешке носиве шипове или високо корозивна хемијска окружења.

За ове примене, купци би требало да изаберу челичне цеви са вишим оценама притиска, јачим механичким својствима или специјализованом отпорношћу на корозију.

Зашто одабрати ЗХОНГТИАН танке зидне спирално заварене челичне цеви?

1. Професионална способност производње челичних цеви

ЗХОНГТИАН је професионални произвођач и добављач заварених челичних цеви са танким зидом у Кини, који пружа прилагођена решења ССАВ челичних цеви за међународне купце.

Са професионалним производним искуством и зрелим производним процесима, ЗХОНГТИАН подржава различите инжењерске пројекте укључујући комуналну инфраструктуру, индустријске цевоводе и системе за транспорт воде.

2. Прилагођена решења за производе

ЗХОНГТИАН може да обезбеди прилагођена решења у складу са захтевима пројекта, укључујући пречник цеви, дебљину зида, дужину, квалитет материјала и третман против корозије.

Ова флексибилност омогућава купцима да добију одговарајуће производе од танких зидова ССАВ челичних цеви за различита радна окружења.

3. Строги систем контроле квалитета

Од инспекције сировина до тестирања финалног производа, ЗХОНГТИАН примењује строге процедуре управљања квалитетом током целог процеса производње.

Свака цев је произведена контролисаном технологијом заваривања, процедурама инспекције и стандардима испитивања како би се осигурао стабилан квалитет и поуздан рад.

ФАК

1. Да ли се танкозидне спирално заварене челичне цеви могу користити за конструкције стакленика?

Танкозидне спирално заварене челичне цеви могу се користити за велике темеље стакленика или потпорне стубове где је потребна структурна подршка већег пречника.

Међутим, обични оквири стакленика обично користе мање поцинковане округле цеви или овалне цеви јер су лакши, лакши за уградњу и економичнији за стандардну конструкцију стакленика.

2. Која је разлика између танког зида ССАВ челичне цеви и поцинковане цеви?

Танка зидна ССАВ челична цев је углавном дизајнирана за транспорт течности великог пречника ниског притиска и лагане структуралне примене.

Поцинковане цеви су углавном цеви мањег пречника које се користе за водоводне системе, скеле, структуре стакленика и опште грађевинске апликације. Ова два производа служе различитим инжењерским сврхама.

3. Да ли ће се танкозидна спирална заварена челична цев лако деформисати?

Квалификована танкозидна спирално заварена челична цев има довољну крутост прстена и отпорност на деформације када је правилно одабрана и инсталирана.

Под нормалним закопаним или надземним радним условима, цев може одржати стабилне перформансе. Међутим, не би требало да се користи изван предвиђеног опсега притиска или у тешким и високо корозивним окружењима.
