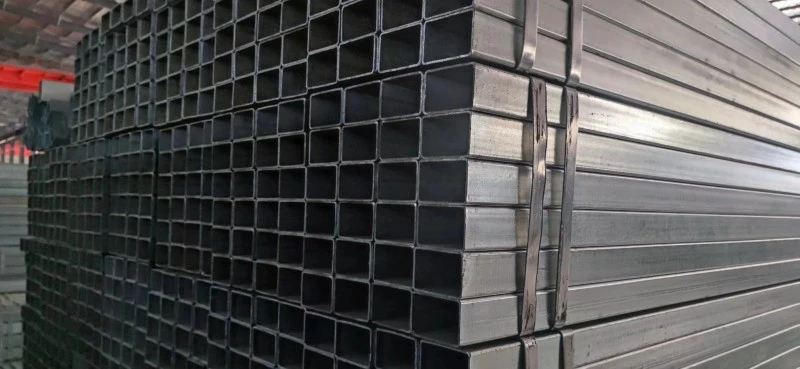

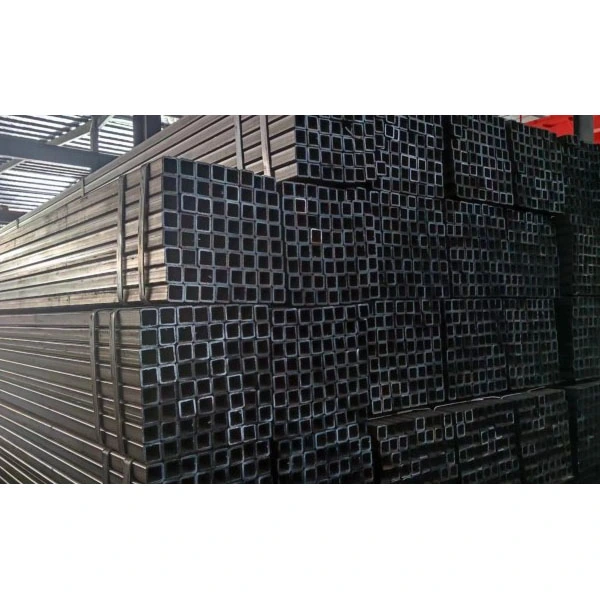

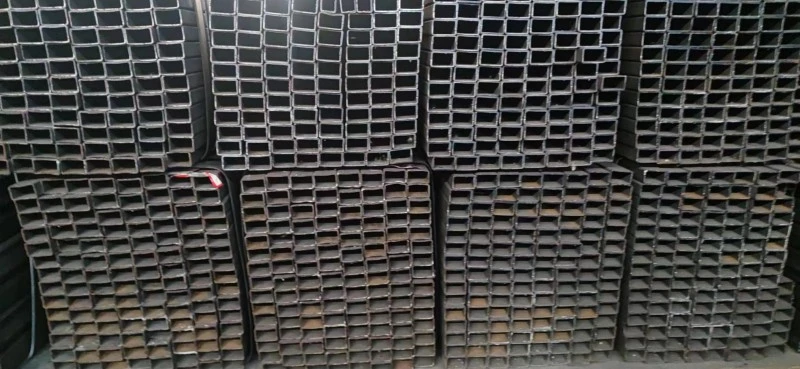

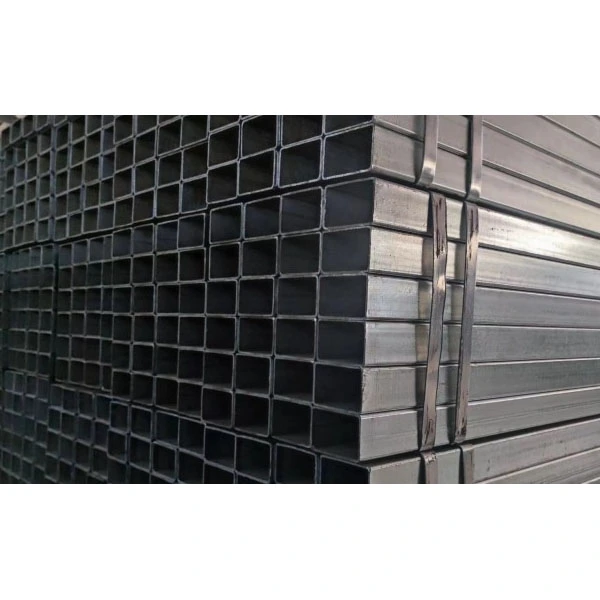

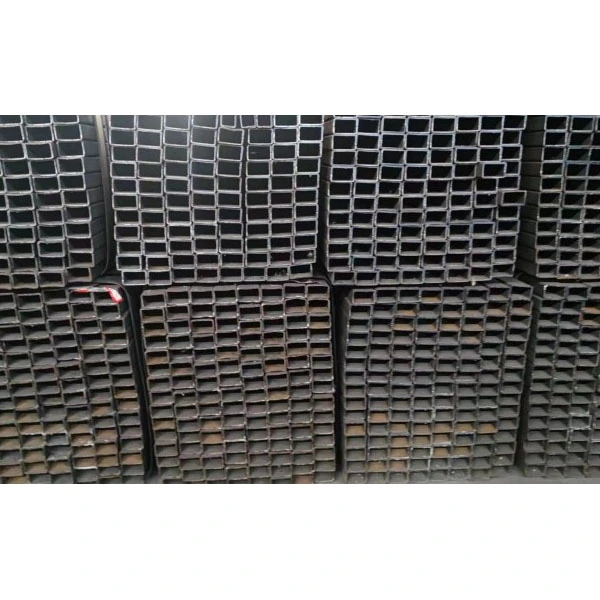

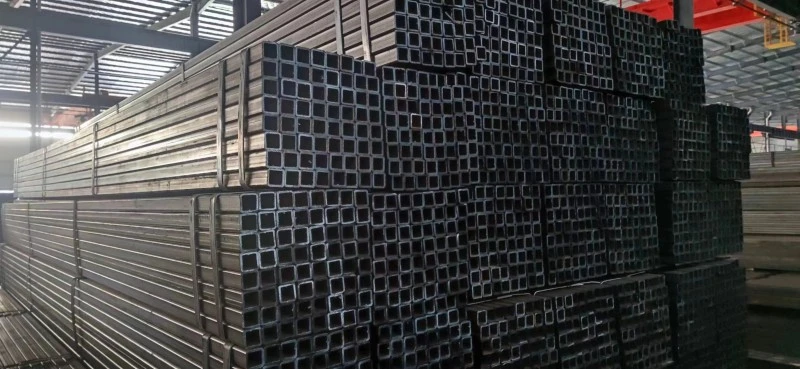

Правоугаоне и квадратне челичне цеви

ЗХОНГТИАН-ове правоугаоне и квадратне челичне цеви, првенствено произведене коришћењем процеса хладног савијања и високофреквентног заваривања, су структурни профили са одличним свеобухватним перформансама. Користећи стандардизоване производне процесе и ригорозни систем контроле квалитета, производи нуде широк спектар спецификација, одличну крутост, једноставну инсталацију и високу исплативост. Као свеобухватан добављач који интегрише истраживање и развој, производњу и продају, ЗХОНГТИАН, са седиштем у Кини, опслужује глобалне купце са својим професионалним фабричким могућностима. Његови производи се широко користе у грађевинарству, комуналном инжењерингу, машинској, фотонапонској и другим индустријама, пружајући поуздана материјална решења за различите инжењерске пројекте.

Основне дефиниције и спецификације

1. Дефиниције производа

- Квадратна цев: квадратни попречни пресек са све четири стране једнаке дужине (нпр. 20×20 мм).

- Правоугаона цев: Правоугаони попречни пресек са неједнаким дужинама страница (нпр. 20×30 мм).

- Класификација процеса: хладно савијене високофреквентне заварене цеви (маинстреам маркет), бешавне квадратне и правоугаоне цеви, топло ваљане квадратне и правоугаоне цеви.

2. Стандардни опсег величина

- Квадратна цев: 20×20 мм～500×500 мм

- Правоугаона цев: 30×50 мм ~ 200×400 мм

- Дебљина зида: 0,8 мм ~ 20 мм (цеви са дебелим зидовима ≥6 мм)

- Стандардна дужина: 6 метара, 9 метара, 12 метара; прилагођене дужине доступне на захтев.

3. Често коришћени материјали

- К235Б: угљенични челик опште намене, погодан за грађевинске конструкције, разне носаче и заштитне ограде.

- К355Б/Ц/Д/Е: нисколегирани челик високе чврстоће, који се углавном користи у челичним конструкцијским гредама и стубовима, носивим оквирима и индустријским постројењима.

- 20# и 45# челик: Погодан за машинску обраду, чахуре, оквире опреме итд.

- Поцинковани челик: Доступан у топло поцинкованим и хладно поцинкованим варијантама, нудећи одличну отпорност на корозију и погодан за спољашње објекте и фотонапонске носаче.

4. Имплементирани стандарди

- ГБ/Т 6728-2017 хладно обликовани челични профили (најчешће коришћени)

- ГБ/Т 3094 хладно вучене челичне цеви специјалног облика

- ГБ/Т 17239, ГБ/Т 19418 Релевантни стандарди за заварене квадратне и правоугаоне цеви

- Поцинковани производи: ГБ/Т 13912, ГБ/Т 2518

Производни процес

1. Високофреквентне заварене квадратне и правоугаоне цеви (главни процес)

- Сировине: топло ваљана / хладно ваљана челична трака

- Ток производње: Одмотавање → Нивелисање → Смицање → Хладно савијање у округле цеви → Високофреквентно отпорно заваривање → Уклањање завара → Претварање округлих цеви у квадратне/правоугаоне → Обликовање и обрада → Сечење по дужини → Исправљање → Контрола квалитета → Паковање и складиштење

- Карактеристике производа: висока тачност димензија, глатка површина, висока ефикасност производње и приступачна цена.

2. Бешавне квадратне и правоугаоне цеви

Формирано од бешавних округлих цеви кроз хладно извлачење и екструзију, без заварених шавова на зиду цеви, показујући одличну отпорност на притисак и укупну чврстоћу. Првенствено се користе у опреми високог притиска, прецизним машинама и специјалним носивим конструкцијама, ови производи су релативно скупи.

3. Вруће ваљане правоугаоне и квадратне челичне цеви

Они се формирају директно поступком врућег ваљања, првенствено за производњу производа великих димензија, дебелих зидова. Челик има високу чврстоћу и ниско заостало напрезање, што га чини пожељним материјалом за пројектовање тешких челичних конструкција.

Предности основних перформанси

1.Висока крутост на савијање и одлична структурна стабилност

Велики момент инерције, што резултира одличном отпорношћу на савијање и торзију. За исту тежину, његове укупне перформансе су супериорније од округлих цеви, што га чини идеалним за греде, стубове и укупне оквире.

2. Регуларни попречни пресек и једноставна инсталација

Цев је равна и има оштре ивице, што омогућава лако заваривање и причвршћивање, прилагођавајући се методама модуларне конструкције.

3. Висока искоришћеност простора

Угаона структура омогућава блиску уградњу уз зидове и стубове, што резултира компактним и естетски пријатним распоредом који ефикасно штеди простор.

4.Одличан квалитет површине и отпорност на корозију

Погодан за фарбање, цинковање и премазивање прахом, може се користити дуже време на отвореном иу влажном окружењу.

5. Комплетне спецификације и снажна свестраност

Асортиман производа покрива све, од лаких декоративних цеви до носивих цеви за тешка оптерећења, и може да замени угаоне челичне, каналне челичне и обичне округле цеви, што резултира нижим укупним трошковима коришћења.

Подручја примене

1. Изградња челичних конструкција: фабричке греде и стубови, челични оквири, стубови, кровне греде, зидне греде

2. Општински инжењеринг: ограде за пут, стубови уличне расвете, подупирачи за саобраћај, ограде мостова, општински потпорни подупирачи

3. Производња машина: оквири опреме, базе опреме, радни столови, носачи транспортера, структуре кутија

4. Фотонапон и нова енергија: фотонапонски носачи, оквири ормара за складиштење енергије, структурне компоненте које подржавају енергију ветра

5. Инжењеринг декорације: Изградња зидова завеса, унутрашњих и спољашњих преграда, декоративних регала за излагање, регала за складиште

6. Аутомобилска индустрија и логистика: рамови возила, делови шасије аутомобила, структуре контејнера

7. Пољопривреда и стакленици: оквири стакленика, потпорне структуре стакленика

Практични случајеви примене

Студија случаја: Велики пројекат фотонапонске електране у северозападној Кини

Фотонапонска електрана од 50 МВ у провинцији Гансу користила је Зхонгтиан К355Б топло поцинковане правоугаоне цеви (120×80×4 мм) за изградњу фотонапонског система подршке.

- Изазови пројекта: Локална област доживљава јаке ветрове и екстремне температурне варијације, што захтева да носећа конструкција поседује изузетну структурну стабилност и отпорност на корозију.

- Решење: Правоугаоне и квадратне челичне цеви имају дебљину поцинкованог слоја од 550 грама по квадратном метру, пружајући изванредну заштиту од корозије. К355Б материјал високе чврстоће може да издржи оптерећења ветра до 25 метара у секунди, а правоугаони пресек омогућава рационалнији распоред фотонапонских панела и ефикасније коришћење простора.

- Исходи пројекта: Пројекат је успешно завршен 2025. године, без проблема са квалитетом током целог процеса. Носива конструкција је остала стабилна чак иу екстремним временским условима, а у поређењу са традиционалним угаоним челичним решењима, накнадни трошкови одржавања смањени су за 30%.

Стандарди инспекције квалитета:

1. Провера изгледа: површина мора бити без пукотина, набора и очигледних удубљења; ивице и углови цеви морају бити чисти и правилни.

2. Провера димензија: Проверите дужину бочне стране, дебљину зида, вертикалност, равност и торзију.

3. Испитивање механичких перформанси: Спровести тестове затезања, савијања, спљоштења и удара у складу са захтевима материјала.

4. Контрола завара: високофреквентно заварене цеви морају имати неоштећене шавове, без пукотина и непотпуних завара.

5. Инспекција поцинкованог премаза: За поцинковане цеви, проверите дебљину премаза и адхезију и извршите испитивање сланим спрејом.

Класификација производа

1. По материјалу: обичан угљенични челик, нисколегирани челик високе чврстоће, поцинкована челична цев, цев од нерђајућег челика

2. По дебљини зида: цев са танким зидовима (≤3 мм), цев са средњим зидовима, цев са дебелим зидовима (≥6 мм)

3. Површинском обрадом: црна цев (гола цев), топло поцинкована цев, хладно поцинкована цев, обојена цев, цев обложена прахом

4. Процесом производње: високофреквентно заварене цеви, бешавне цеви, топло ваљане цеви

Поређење сличних производа

1. Правоугаона и квадратна цев ВС округла цев

- Правоугаоне и квадратне цеви: висока крутост на савијање, погодна инсталација, велика искоришћеност простора

- Округла цев: Изванредне торзионе перформансе, погодније за транспорт течности, мањи отпор ветра

2. Правоугаоне и квадратне цеви ВС челични канал / угаони челик

- Правоугаона и квадратна цев: Затворен попречни пресек, висока крутост, јак отпор на торзију, није лако деформисан, уредан и леп изглед

- Челик за канал / угаони челик: Отворен попречни пресек, слабија укупна крутост, лако се увија и деформише, слаба отпорност на рђу

ФАК

П1: Шта су правоугаони и квадратни челик? Тубе?

О: Квадратне и правоугаоне челичне цеви су шупљи челични материјали квадратног или правоугаоног попречног пресека, такође познати као квадратне или правоугаоне цеви. Производи се углавном производе помоћу процеса хладног савијања и високофреквентног заваривања, али су доступне и бешавне и топло ваљане варијанте. Широко се користе у конструкцији конструкција, производњи носача, инжењерској носивости и декорацији.

П2: Која је разлика између квадратних и правоугаоних цеви?

О: Квадратне цеви имају четири стране једнаке дужине (нпр. 100×100 мм), што резултира уједначеном расподелом напона у свим правцима; правоугаоне цеви имају неједнаке бочне дужине (нпр. 100×50 мм), што омогућава флексибилан избор на основу смера напрезања и прилагодљивости различитим захтевима носивости.

П3: Како разликовати цеви танких, средњих и дебелих зидова?

О: Стандардна класификација индустрије је следећа:

- Танкозидне цеви: Дебљина зида ≤ 3 мм, углавном се користе за декоративне дизајне и лагане носаче.

- Цеви средњег зида: Дебљина зида 3–6 мм, користе се за опште конструкцијске примене.

- Цеви са дебелим зидовима: Дебљина зида ≥ 6 мм, погодне за носеће греде и стубове и носеће конструкције за тешке услове.
